Descripción

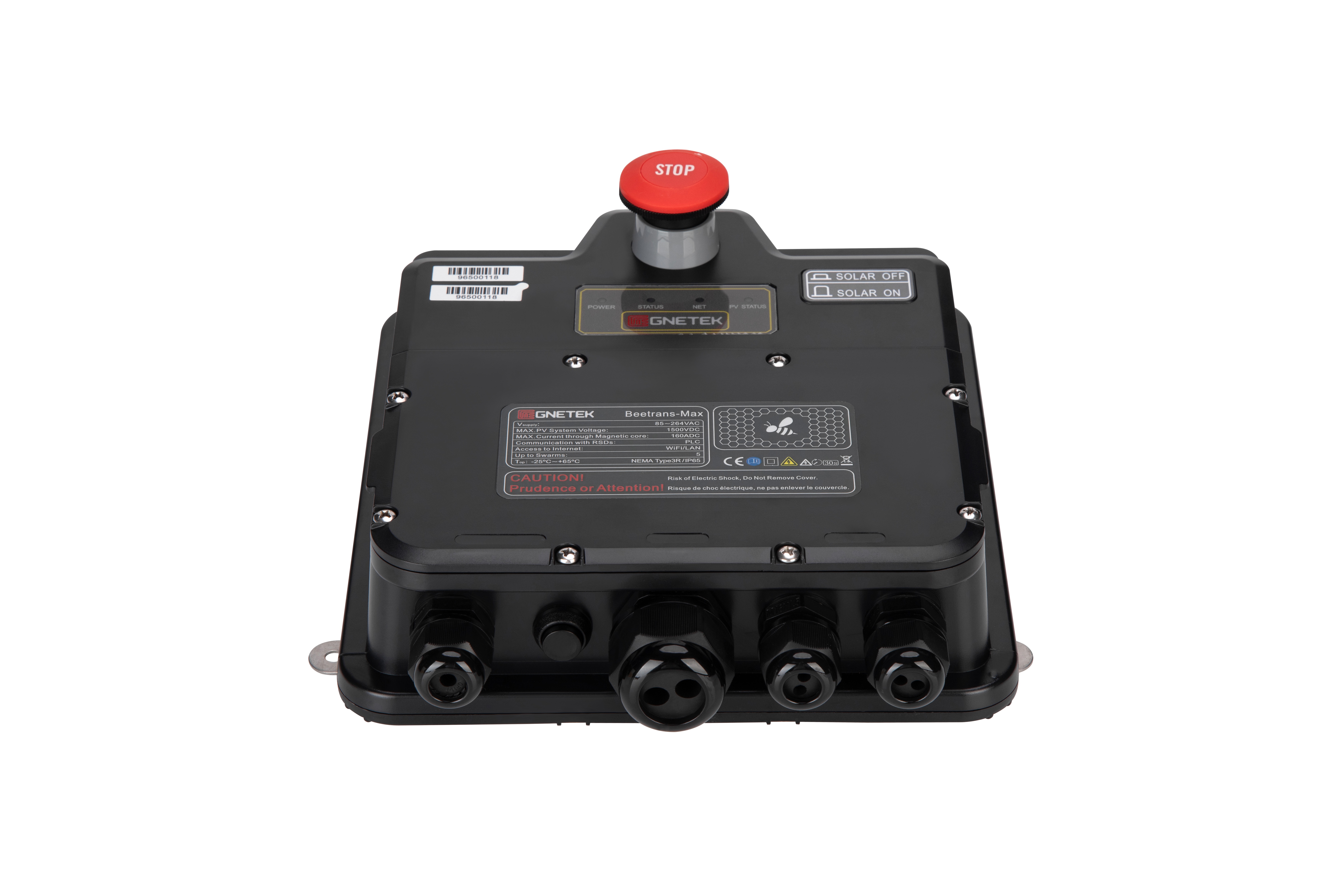

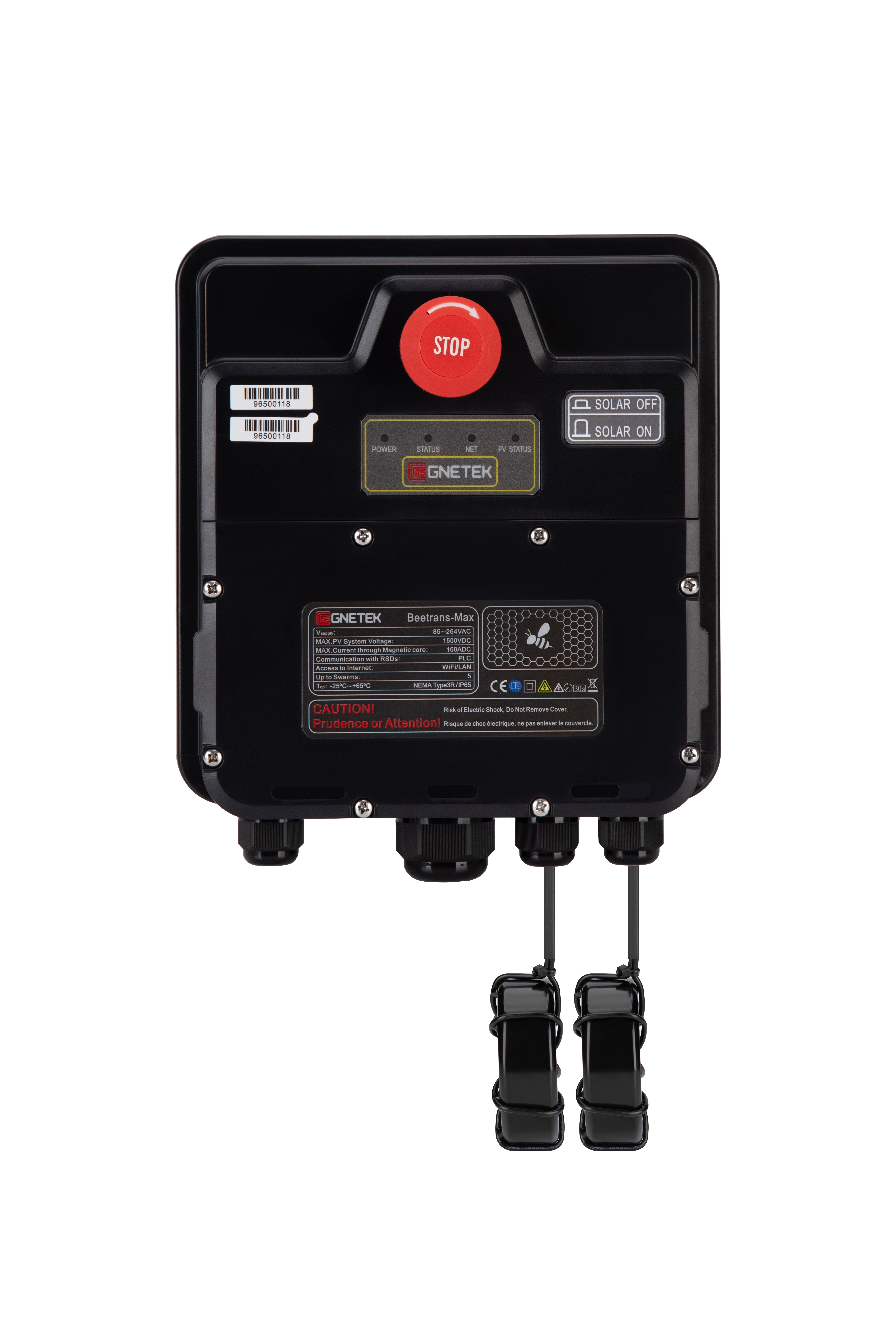

Como parte de la solución de apagado rápido GNE, el controlador de apagado Beetrans-Max está diseñado para funcionar con GNE RSD para el apagado a nivel de módulo.
Beetrans-Max envía continuamente señales de encendido a GNE RSD para activar la salida de potencia normal.
Beetrans-Max puede equiparse con con 4 anillos magnéticos y admite hasta 60 cadenas de hasta 30 módulos fotovoltaicos cada una.
Al presionar el "botón de emergencia" rojo o desconectar la alimentación de CA al Beetrans-Max se apagará la salida de cada RSD.
Características
• Apagado rápido a nivel de módulo en 30 segundos.
• Cumplió con los requisitos NEC 2017 y NEC 2020 690,12 y las regulaciones UL1741 / UL3471
• Comunicación PLC con RSD para función de apagado rápido
• Solución avanzada de prevención de diafonía
• Recinto exterior resistente a la intemperie
• Fácil de instalar y operar
Descripción
Como parte de la solución de apagado rápido GNE, el controlador de apagado Beetrans-Max está diseñado para funcionar con GNE RSD para el apagado a nivel de módulo.
Beetrans-Max envía continuamente señales de encendido a GNE RSD para activar la salida de potencia normal.
Beetrans-Max puede equiparse con con 4 anillos magnéticos y admite hasta 60 cadenas de hasta 30 módulos fotovoltaicos cada una.
Al presionar el "botón de emergencia" rojo o desconectar la alimentación de CA al Beetrans-Max se apagará la salida de cada RSD.
Características
• Apagado rápido a nivel de módulo en 30 segundos.
• Cumplió con los requisitos NEC 2017 y NEC 2020 690,12 y las regulaciones UL1741 / UL3471
• Comunicación PLC con RSD para función de apagado rápido
• Solución avanzada de prevención de diafonía
• Recinto exterior resistente a la intemperie
• Fácil de instalar y operar
Especificación
Código |
Beetrans-Max |
|||
Especificación |
||||
Número máximo de núcleo equipado |
4 |
|||
Número máximo de cuerdas admitidas |
4 * 15 cuerdas |
|||
Voltaje máximo de cadena |
1000 / 1500 V |
|||
Número máximo de paneles controlados |
1800 |
|||
Método de comunicación |
SOCIEDAD ANÓNIMA |
|||
Solicitud |
||||
Rango de temperatura de trabajo |
-25~+65℃ |
|||
Rango de humedad relativa |
0~100% |
|||
Protección de ingreso |
Tipo NEMA 3R / IP65 |
|||
Certificación |
||||
Estándar y Regulación |
NEC2017 / 2020690,12B |
|||
UL1741 / UL3741 |
||||
CSA C22,2 No. 330 |
||||
Estructura |
||||
Tamaño |
220X210x65 mm (excluyendo la longitud del cable) |
|||
Peso |
1 kg |
|||
Parámetros de la fuente de alimentación |
85-264 VCA |
|||
Parámetros del anillo magnético |
|
|||
Diámetro interior / Diámetro exterior |
29 mm / 65 mm |
|||
Corriente máxima por anillo |
160A |
|||
Número de cuerdas |
≤15 |
≤15 |
≤14 |
≤10 |
Correspondiente al exterior |
Φ5,9 mm |
Φ6,35 mm |
Φ7mm |
Φ8,6 mm |
